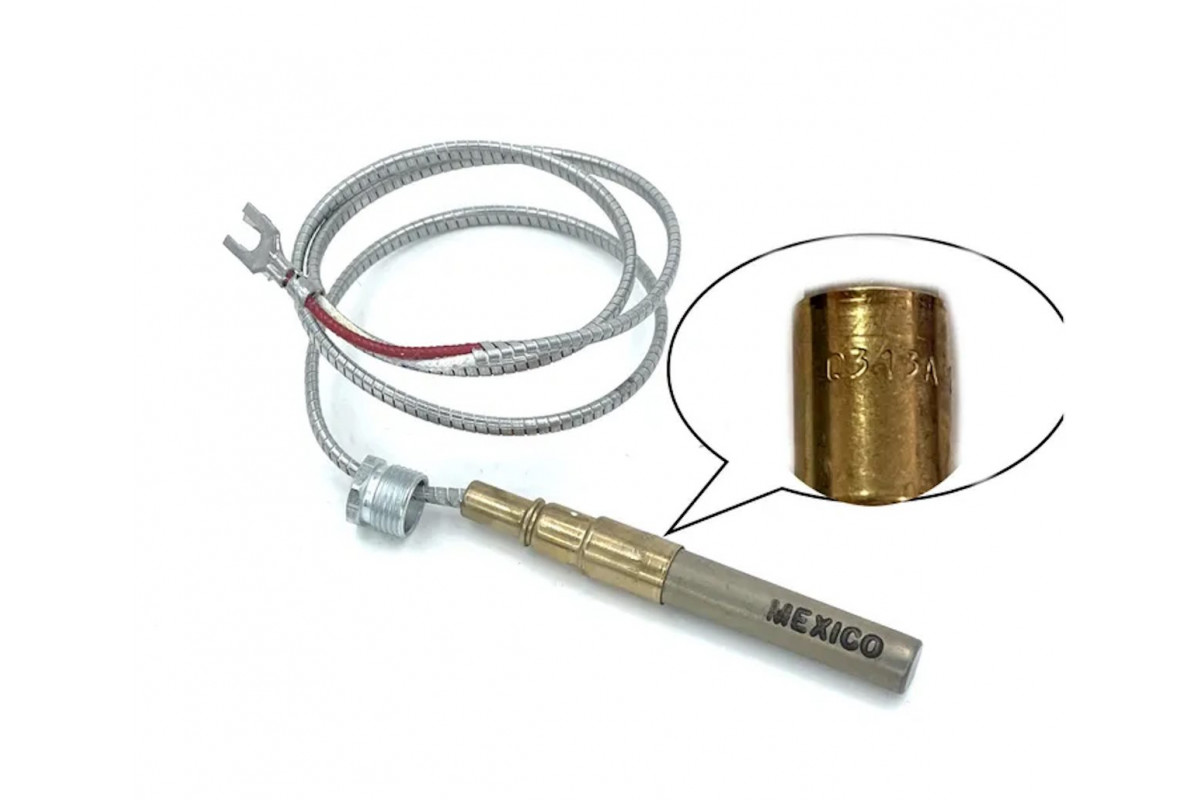

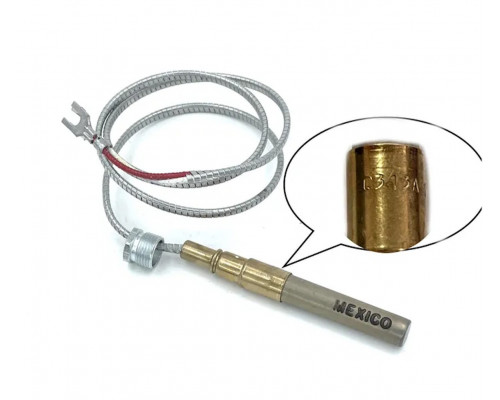

Термогенератор (многократная термопара) Protherm TLO 0020027521

Термогенератор (многократная термопара , генератор) , применяется в энергонезависимых котлах.

Является комплектующим газового клапана 820 Nova Mv( Нова Мв). При нагреве вырабатывает ЭДС, которое необходимо для открытия газового клапана для доступа газа в основную горелку.

Оригинальная деталь применяется во всех энергонезависимых бытовых котлах.

Напряжение при открытой цепи* >= 370 мВ

Напряжение при замкнутой цепи** >= 145 мВ

Сопротивление катушки — 2,2 Ом (на практике может быть 2,4 Ом в зависимости от сопротивления мультиметра)

Примечание:

* — напряжение при открытой цепи измеряется на клеммах термогенератора при его отключении от клеммной колодки на клапане.

** — напряжение при замкнутой цепи измеряется на клеммах термогенератора при его подключении к клеммной колодке на клапане.

Отдельно можно проверить сопротивление катушки при отключенном термогенераторе на контактах TP и TH клеммной колодки.
